Störungsfreie Koexistenz von TDD und FDD im Band 7 und Band 38 des 2600 MHz-Spektrums mit SPINNER-Diplexer

Mit einem neuen Diplexer kann SPINNER Ihnen jetzt eine wichtige Komponente zur gleichzeitigen Nutzung von TDD und FDD im 2600 MHz-Frequenzbereich anbieten. Die beiden Bänder 7 und 38 lassen sich mit dem Diplexer BN 570761 störungsfrei kombinieren.

Time Division Duplex (TDD) und Frequency Division Duplex (FDD) sind zwei Mobilfunktopologien, denen zufolge Daten entweder über Zeitschlitze oder über die Frequenz auf die einzelnen Mobilfunkteilnehmer verteilt werden. Im Wesentlichen geht es dabei um die maximale Nutzung der Ressourcen der Basisstationen und gleichzeitig um die Bereitstellung der maximalen Bandbreite für die Endkunden. Für die optimale Internetgeschwindigkeit kann also die Wahl der Topologie bzw. deren Kombination entscheidend sein.

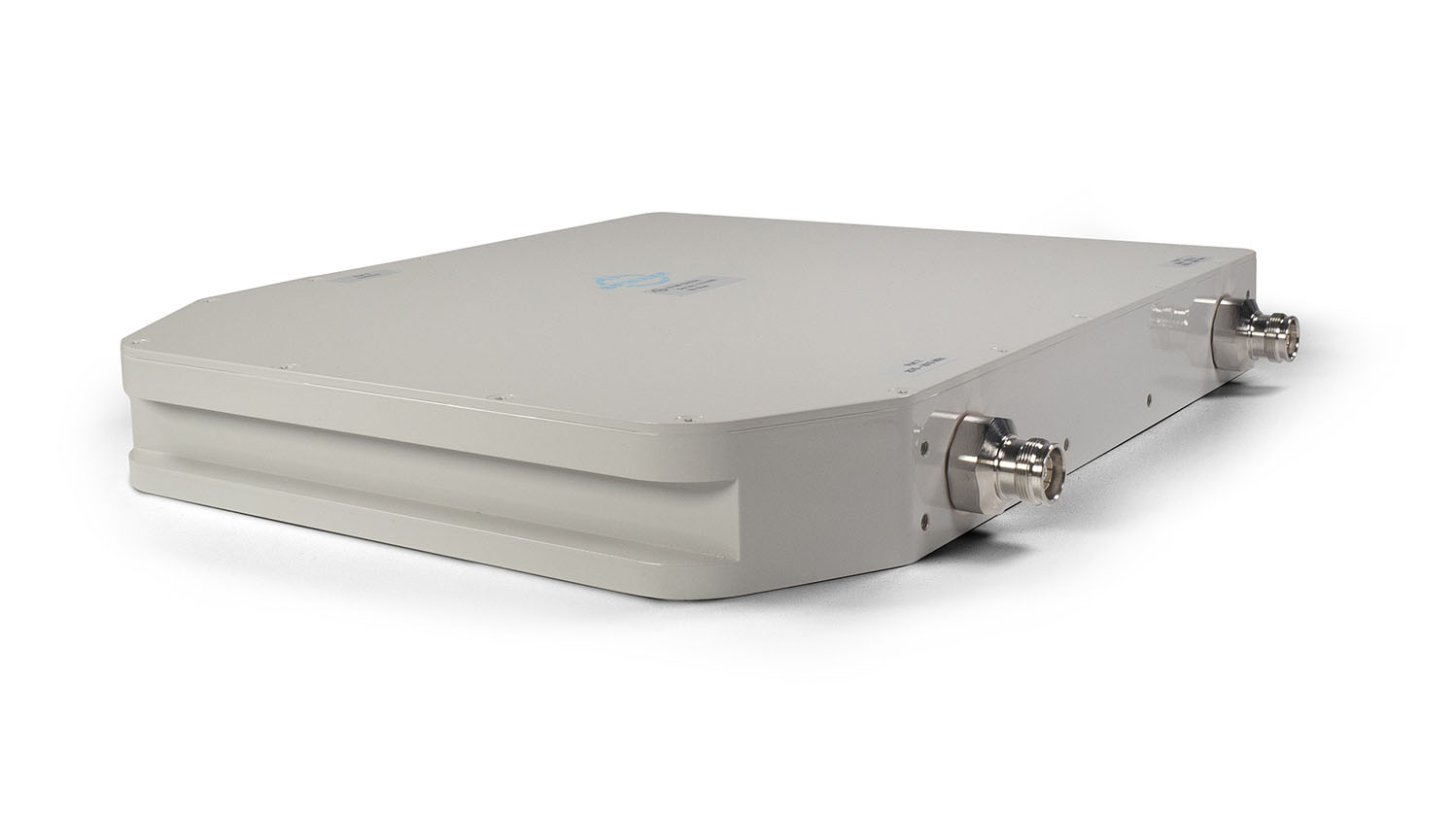

SPINNER Diplexer für Band 7 und 38 im 2600 MHz-Spektrum

FDD-Netze haben die Eigenschaft, dass die gegebenen Bandbreiten (5-, 10-, 15- und 20-MHz-Frequenzblöcke) auf alle aktiven Nutzer aufgeteilt werden. Damit werden die Datenraten bzw. Übertragungsgeschwindigkeiten bei steigender Nutzerzahl geringer. TDD bietet hingegen die Möglichkeit zur sogenannten unsymmetrischen Datenübertragung - mehr Download als Upload – und kann damit eine höhere Effizienz pro Frequenzband erzielen.

Die Herausforderungen von Hybridlösungen liegen in der möglichen gegenseitigen Beeinflussung der Sende- und Empfangsfrequenzen (TX, RX) innerhalb der definierten TDD- & FDD-Frequenzbänder, wie z. B. beim Mobile Broadband Standard 3GPP für Band 7 und Band 38. Das SPINNER Produkt bietet Ihnen als Netzbetreiber die Möglichkeit, bei 2600 MHz solche hybriden Topologien zu realisieren.

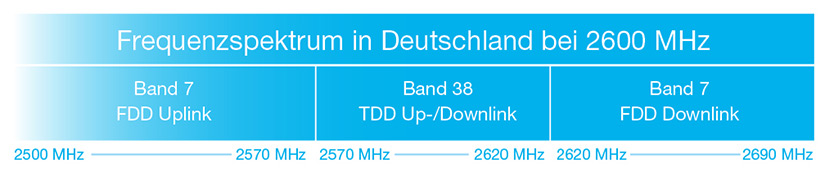

Für Band 7 ist der Frequenzbereich für den FDD-Uplink bei 2500 – 2570 MHz, für den Downlink bei 2620 – 2690 MHz vorgesehen. Genau dazwischen liegt das TDD-Band 38 mit den Frequenzen 2570 – 2620 MHz. Dieses TDD-Band bietet die Chance für eine sehr breitbandige Übertragung. Doch häufig bleibt diese Chance ungenutzt, da durch bisher eingesetzte technische Lösungen das sehr verbreitete FDD-Spektrum gestört werden kann.

Störungsfreie Nutzung von TDD und FDD mit SPINNER Diplexer im 2600 MHz-Spektrum

Der neue SPINNER Diplexer BN 570761 ist in der Lage, Band 7 (FDD) und Band 38 (TDD) störungsfrei zu kombinieren. Dabei weist er eine typische Einfügedämpfung von weniger als 1 dB in Verbindung mit einer sehr hohen Isolation zwischen TDD und FDD auf. Mit wenigstens 60 dB gewährleistet er sowohl für das FDD- als auch das TDD- Band geringstmögliche Störungen, bestmögliche Übertragungsqualität und damit zufriedene Kunden. Ergänzt um die guten Eigenschaften bezüglich passiver Intermodulation (PIM) bildet der Diplexer einen wichtigen Baustein, um das Frequenzband 2600 MHz bestmöglich zu vermarkten.

Haben Sie Pläne für TDD, Band 38?

Dann schauen Sie sich doch mal den neuen SPINNER Diplexer BN 570761 an. Er bietet Ihnen die Möglichkeit für eine sorgenfreie Koexistenz von TDD und FDD im 2600 MHz Band. Gerne beantworten wir Ihre Fragen unter Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!.
