Kabelabfangungen von SPINNER

Für jede Anwendung die ideale Lösung

SPINNER Steckverbinder setzen seit Jahrzehnten Standards in der Industrie. Für den Mobilfunk haben wir im Laufe der Zeit für die unterschiedlichsten Anwendungen spezielle Kabelabfangungen entwickelt.

Eines haben alle Kabelabfangungen gemeinsam, sie garantieren mechanische und elektrische Eigenschaften auf höchstem Niveau und bieten die bestmöglichen Verbindungen zwischen Steckverbinder und Kabel. Die Unterschiede liegen in der Montage, Abdichtung sowie Flexibilität bei der Auswahl des Kabels.

Hier ein Überblick über die gängigsten Kabelabfangungen:

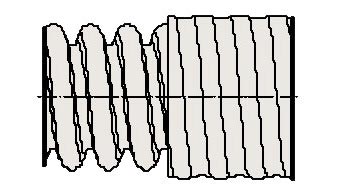

Für schraubgewelltes Kabel

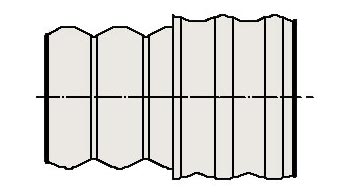

Für ringgewelltes Kabel

SPINNER CAF® Plast2000

Den SPINNER CAF® Plast2000 Steckverbinder gibt es für ringgewellte LF Kupfer-Wellmantel-Kabel. Wenn die Umwelteinflüsse wie Luftfeuchtigkeit, Eis oder Schmutz extrem widrig sind, so eignet sich diese Kabelabfangung besonders gut.

Bei diesem Modell wird die gesamte Kabelabfangung mit einer Dichtmasse, dem SPINNER Plast2000, ausgespritzt, so dass Feuchtigkeit oder Schmutz wie z.B. Sand keine Chance mehr haben ins Innere des Steckverbinders zu dringen. Dies vermeidet Korrosion im Steckverbinder und garantiert über Jahrzehnte hinweg beste elektrische und mechanische Eigenschaften.

Die SPINNER CAF® Plast2000 Steckverbinder gibt es für die gängigen SpinnerFlex® LF-Kabel in den Steckverbinderserien 7-16, 4.3-10 sowie N.

Im Video sehen sie den Einspritzvorgang sowie das Abdichten eines SPINNER CAF® Plast2000 Steckverbinders

SPINNER CAF®

Die SPINNER CAF® Kabelabfangungen lassen sich schnell und sicher in einem Schritt montieren und bietet einen hohen Schutz gegen Feuchtigkeit und Schmutz. Die Installation erfolgt typischerweise in weniger als zwei Minuten, denn der Steckverbinder wird einteilig geliefert und muss nur noch auf das vorbereitete Kabel angebracht werden. Es stehen zwei Varianten zur Abdichtung der SPINNER CAF® Steckverbinder zur Verfügung:

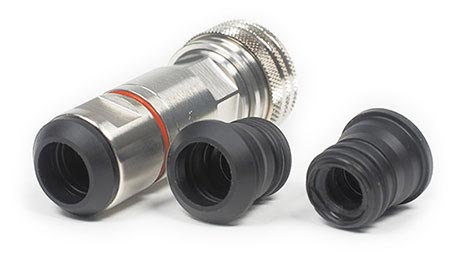

Bei schraubgewelltem SF Kabel wird der SPINNER CAF® Stecker samt Profildichtung einfach auf das vorbereitete Kabel geschraubt und befestigt. Die Profildichtung ermöglicht hierbei das schnelle und sichere Aufschrauben auf den Außenleiter sowie eine sichere Abdichtung durch die passgenaue Form zwischen Profildichtung und Außenleiter.

Bei ringgewelltem LF Kabel wird vor dem Aufbringen des SPINNER CAF® Steckverbinders ein O-Ring zur Abdichtung auf den Außenleiter gezogen. Anschließend wird der Steckverbinder aufgeschoben und verschraubt.

SPINNER MultiFit®

Der SPINNER MultiFit® Steckverbinder ist der am universellsten einsetzbare Steckverbinder. Er kann schnell (< 2 Minuten) und sicher in zwei Schritten auf jedes handelsübliche Kabel aufgesetzt werden. Es stehen zwei Varianten zur Abdichtung der SPINNER MultiFit® Steckverbinder zur Verfügung:

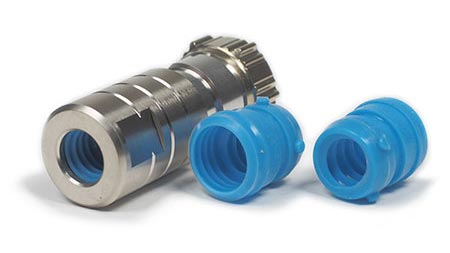

Bei schraubgewelltem SF Kabel erfolgt die Abdichtung über eine Profildichtung, die vor Aufbringen der Kabelabfangung auf den Außenleiter aufgeschraubt wird. Die Kabelabfangung wird im Anschluss über die Profildichtung geschraubt.

Bei ringgewelltem LF Kabel wird vor dem Aufbringen des SPINNER MultiFit® Steckverbinders ein O-Ring zur Abdichtung auf den Außenleiter geschoben. Anschließend wird die Kabelabfangung aufgeschoben und mit dem Außenleiter verriegelt.
