Motorisierte optische Drehdurchführungen

Die motorisierten FORJ-Lösungen von SPINNER vereinen präzise faseroptische Signalübertragung mit integriertem Antrieb und höchster Systemintegration.
Beide Varianten – M-FORJ und D-FORJ – sind für Anwendungen entwickelt, bei denen optische Leistung, mechanische Präzision und kompakte Bauweise entscheidend sind. Bei gemeinsamer Basis bietet SPINNER einen optimierten Aufbau und Integrationsgrad für unterschiedliche Zielanwendung an.

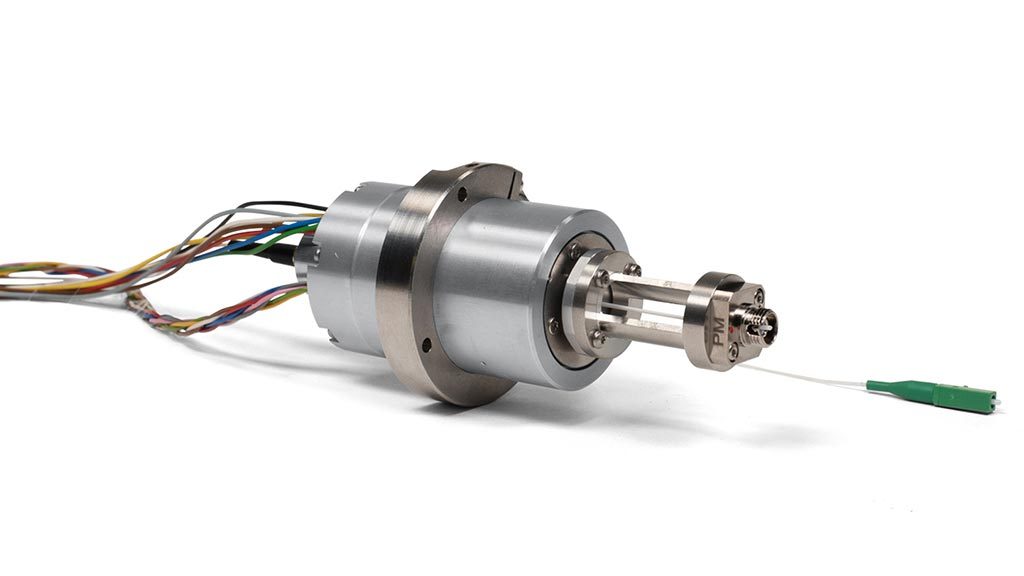

M-FORJ - Vollständig integrierte Antriebslösung

Die M-FORJ ist eine kompakte Hybridlösung, die einen Hohlwellenmotor, eine faseroptische Drehdurchführung (FORJ) und optional einen Encoder in einem einzigen, hochintegrierten System vereint.

Durch die Integration aller Komponenten in einem geschlossenen Design bietet die M-FORJ eine besonders platzsparende Bauweise, die geräuscharmen Betrieb und minimale Vibrationen ermöglicht – ideal z. B. für den Einsatz in der Medizintechnik. Dank ihrer hohen Rotationsgeschwindigkeiten von bis zu 24.000 U/min eignet sich die M-FORJ ideal für High-Speed-Anwendungen für Live-Bildgebung mit bis zu 400 fps.

Die robuste und präzise Mechanik sorgt dabei für eine lange Lebensdauer und eine gleichbleibend hohe optische Leistung. Je nach Anwendung kann die M-FORJ mit unterschiedlichen Motorvarianten ausgestattet werden, darunter bürstenlose Gleichstrommotoren oder Schrittmotoren. In Kombination mit einem High Speed Motor können zusätzliche Komponenten wie Katheter angeschlossen und betrieben werden.

Ein optional integrierter Encoder mit einer Auflösung von bis zu 20 Bit ermöglicht zudem eine präzise Positions- und Drehzahlerfassung. Die M-FORJ kann individuell mit unterschiedlichen Fasertypen (singlemode und multimode) angepasst werden, sowohl für Einkanal- als auch für mehrkanalige Drehkupplungen.

Diese Eigenschaften machen die M-FORJ besonders geeignet für medizinische Anwendungen, etwa in intravaskulären OCT-Systemen mit rotierenden Kathetern, sowie für Sensorik- und Hochgeschwindigkeitsmesssysteme und kompakte Positionierlösungen, bei denen der Bauraum begrenzt ist.

D-FORJ – Flexible Labor- und Entwicklungsplattform

Die D-FORJ (Driven FORJ) ist eine modulare und anpassungsfähige Variante der motorisierten Drehdurchführung, die speziell für den Einsatz in Labor- und Entwicklungsumgebungen konzipiert wurde. Im Gegensatz zur M-FORJ wird die Drehdurchführung hier über eine Riemenscheibe von einem externen Motor angetrieben.

Diese Bauweise bietet eine außergewöhnlich hohe Flexibilität, da Drehzahl und Drehmoment durch den einfachen Austausch des Motors individuell angepasst werden können. Auch die faseroptische Einheit selbst sowie der verwendete Fasertyp lassen sich problemlos austauschen, um unterschiedliche Testbedingungen oder Anforderungen zu realisieren.

Ein Hochgeschwindigkeits-Encoder, der direkt am Motor montiert ist, ermöglicht eine präzise Drehzahlerfassung und eine exakte Regelung des Gesamtsystems. Damit eignet sich die D-FORJ besonders für den Forschungs- und Entwicklungsbereich, in dem Flexibilität, einfache Modifikation und schnelle Anpassbarkeit im Vordergrund stehen.

Sie wird häufig in optischen Laboraufbauten, Tests von Sensorsystemen und Versuchsständen eingesetzt, bei denen unterschiedliche Faser- oder Signaltypen untersucht werden.
