LWL-Drehkupplungen - 2 bis 4 Kanäle
25 mm bis 28 mm Außendurchmesser
Die kleinste der mehrkanaligen Lichtwellenleiter-Drehkupplungen (FORJ – engl.: fiber optic rotary joint) von SPINNER ist der Typ x.25 mit zwei bis vier Kanälen und einem Außendurchmesser des Gehäuses von 25 mm. Präzise gefertigte mechanische Komponenten durch hochqualifizierte Techniker und die aktive Ausrichtung aller optischen Teile verleihen dieser FORJ eine überlegene Leistung und Zuverlässigkeit in einem kompakten Gehäuse.

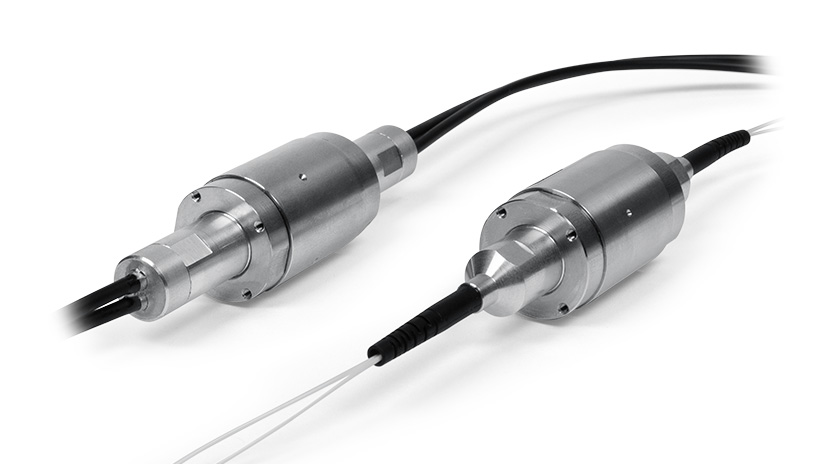

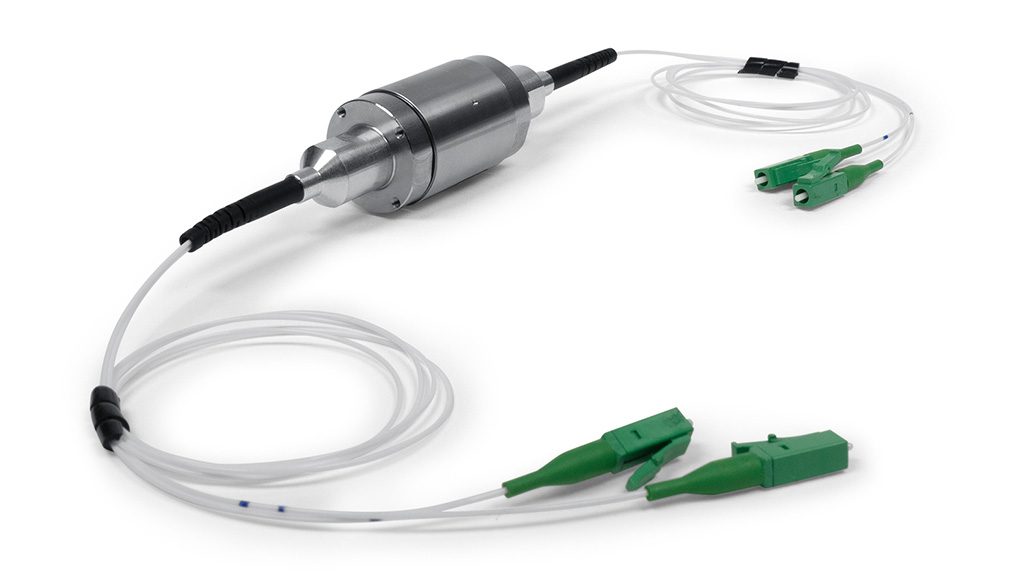

FORJ x.25 - Gerade Ausführung
Die zwei, drei oder vier Kanäle der faseroptischen Drehkupplungen können je nach Bedarf separat spezifiziert werden. Dadurch wird sichergestellt, dass die FORJ optimal an die jeweilige Anwendung angepasst ist. So ist es z. B. möglich, sowohl Singlemode- als auch Multimode-Kanäle an derselben FORJ zu haben, was ein hohes Maß an Flexibilität in allen Situationen bietet. Dank der SPINNER-eigenen Alignment-Technologie können auch die optischen Parameter der Kanäle für eine optimale Performance individuell festgelegt werden.
Auch die mechanischen Komponenten können auf Ihre Bedürfnisse abgestimmt werden. In der niedrigeren Schutzart IP50 sind hohe Drehzahlen bis zu 6000 U/min. möglich. Für schwierige Umgebungsbedingungen bieten wir auch die Schutzart IP65 an.
Um die Installation zu erleichtern und die Auswirkungen auf Ihre Anlage zu minimieren, bietet SPINNER kundenspezifische FLEXIFLANGES an.
Wenn der Platz begrenzt ist, Sie aber mehr Bandbreite benötigen, können Sie virtuelle Kanäle hinzufügen, indem Sie unsere x.25-Typen mit einem WDM-Aufbau (sowohl DWDM als auch CWDM) kombinieren (Wavelength Division Multiplexing). So können Sie unabhängige Kanäle über dieselbe Faser übertragen.
Technische Daten x.25
- Channel count: 2 – 4
- Fiber types: single-mode (SM), multimode (MM)
- Max. insertion loss: standard 3.5 dB, premium 2.0 dB
- Insertion loss variation over rotation max: standard 1.5 dB, premium 1.0 dB
- Return loss: 50 dB
- Wavelength: 400 nm – 1600 nm (depending on fiber type)
- Rotational speed: up to 6,000 rpm
- Weight (excl. connectors): 250 g
- Torque: 0.8 Nm
- Degree of protection: IP50, IP65
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
Medizintechnik | Häfen und Container | Militärradar | Raumfahrt | Kardanische Aufhängungen zur Überwachung | Sensoren | Satcom – Kameraanwendungen | Anlagenbau | Umwelttechnik
FORJ x.25L - rechtwinklige Ausführung
Eine absolute Neuheit und exklusiv bei SPINNER erhältlich ist die L-Form der x.25 Drehkupplung, ebenfalls mit 2 bis 4 Kanälen. Bei dieser Bauform treten die Fasern auf der Statorseite im 90°-Winkel zur Rotationsachse aus der FORJ aus und lassen so oben viel Platz für zusätzliche Instrumentierung. Dieses Konzept kombiniert einen kleinen Durchmesser mit einer kurzen Länge und eignet sich daher ideal für den Einsatz z. B. in 4K- oder 8K-Kameras.
Technische Daten x.25L
- Channel count: 2 – 4
- Fiber types: single-mode (SM), multimode (MM)
- insertion loss: standard 4.0 dB, premium 2.5 dB
- Insertion loss variation over rotation max: standard 1.5 dB, premium 1.0 dB
- Return loss: 50 dB
- Wavelength: 400 nm – 1600 nm (depending on fiber type)
- Rotational speed: up to 6,000 rpm
- Weight (excl. connectors): 250 g
- Torque: 0.8 Nm
- Degree of protection: IP50, IP65
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
4K- oder 8K-Kamerasysteme | Gimbals | beengte Platzverhältnisse

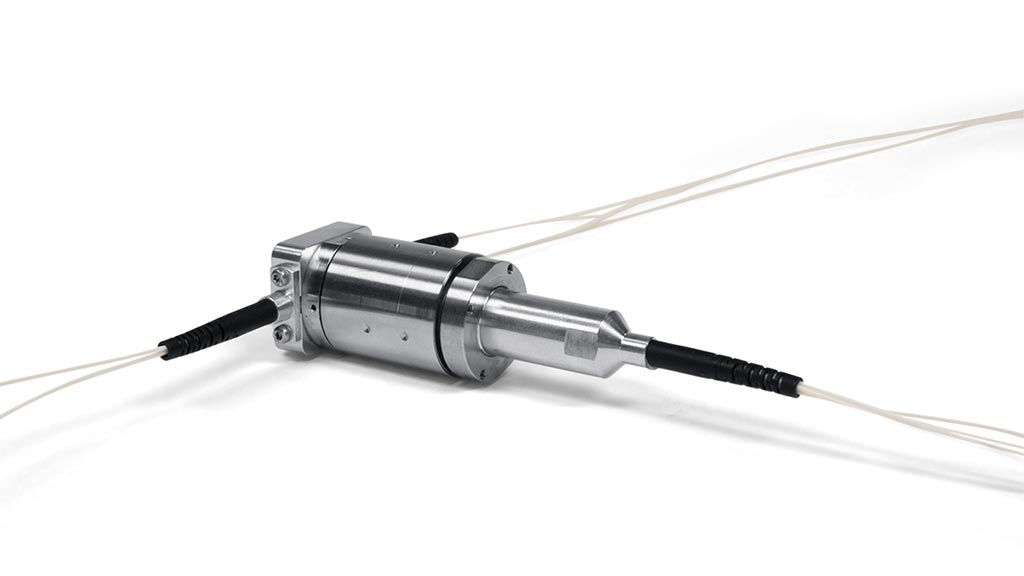

FORJ 4.25T - T-Form
Bei dieser innovativen Bauform treten die Fasern auf der Statorseite im 90°-Winkel zur Rotationsachse aus der FORJ aus. Dadurch entsteht wertvoller Freiraum oberhalb der Drehkupplung, der sich ideal für zusätzliche Instrumentierung oder Sensorik nutzen lässt.
Während bei Zweikanal-Ausführungen die Faserausgänge beider Kanäle in die gleiche Richtung geführt (L-Type) werden, wird bei den Vierkanal-Varianten ein sogenanntes T-Type-Design verwendet wird – hier werden jeweils zwei Kanäle in entgegengesetzte Richtungen ausgeführt.
Dieses Konzept verbindet einen geringen Außendurchmesser mit kurzer Baulänge und eignet sich somit optimal für Anwendungen mit begrenztem Bauraum, etwa bei Niedrigprofilanwendungen oder optronischen Systemen.
Besonders interessant ist diese Lösung in Kombination mit einem kompakt ausgeführten Schleifring zur Strom- und Signalübertragung, wodurch sich vollständig integrierte elektro-optische Systeme realisieren lassen.
Technische Daten 4.25T
- Channel count: 4
- Fiber types: single-mode (SM), multimode (MM)
- Max. insertion loss: standard 3.5 dB
- Insertion loss variation over rotation max: standard 1.5 dB
- Return loss: 50 dB (SM), 35 dB (MM)
- Wavelength: 400 nm –1600 nm (depending on fiber type)
- Rotational speed: up to 3,000 rpm
- Weight (excl. connectors): 250 g
- Torque: 0.01 Nm
- Degree of protection: IP50, IP65
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
Medizintechnik | Seilwinden | Kardanische Aufhängungen zur Überwachung (Gimbals) | Niedrigprofilanwendungen | Luftfahrt

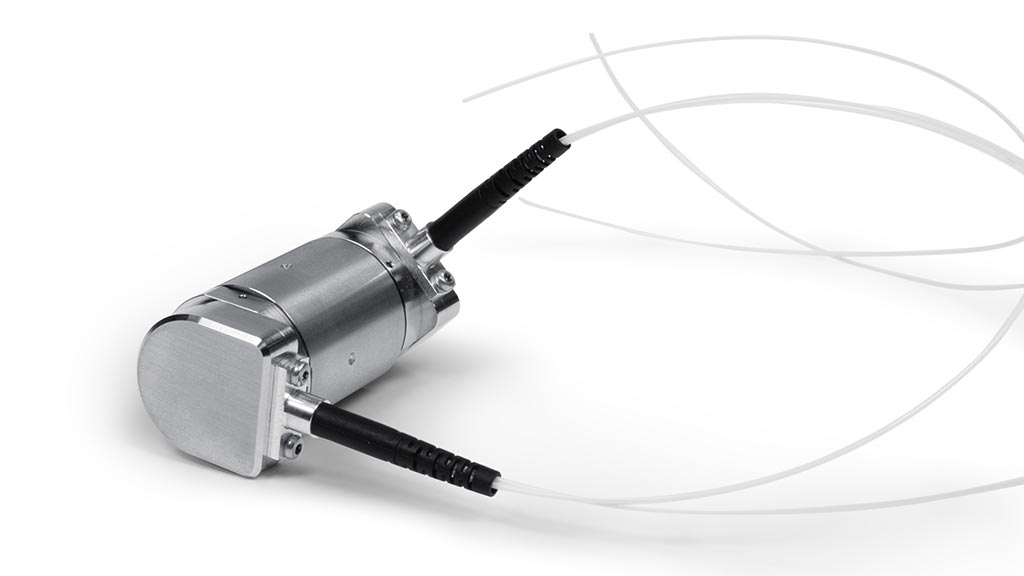

FORJ x.25U - Ausführung in U-Form
Die optische Drehkupplung 2.25U überzeugt ebenfalls durch ihre kompakte Bauweise: Beide Lichtwellenleiter-Ausgänge sind im 90°-Winkel zur Drehachse angeordnet. Sie ist ebenfalls mit 2, 3 oder 4 Kanälen erhältlich. Dank hochpräziser Fertigung und qualitativer optischer Komponenten bietet sie außergewöhnliche Zuverlässigkeit und eine lange Lebensdauer.
Besonders bei schnellen Datensignalen mit Tx- und Rx-Kanal und begrenztem Bauraum – etwa bei gegenüberliegenden Platinen oder beweglichen Gelenkarmen – spielt die x.25U FORJ ihre Stärken voll aus.
Als einziger Hersteller weltweit bieten wir faseroptische Drehdurchführungen mit U-förmigen Ausgängen – sowohl für einzelne als auch für mehrere Kanäle.
Technische Daten x.25U
- Channel count: 2 – 4
- Fiber types: single-mode (SM), multimode (MM)
- Max. insertion loss: 4.5 dB
- Insertion loss variation over rotation max: 1.5 dB
- Return loss: 50 dB (SM), 35 dB (MM)
- Wavelength: 400 nm –1600 nm (depending on fiber type)
- Rotational speed: up to 3,000 rpm
- Weight (excl. connectors): 250 g
- Torque: 0.01 Nm
- Degree of protection: IP50, IP65
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
Medizintechnik | Seilwinden | Kardanische Aufhängungen für Überwachungszwecke (Gimbals) | Niedrigprofilanwendungen | Kameraanwendungen

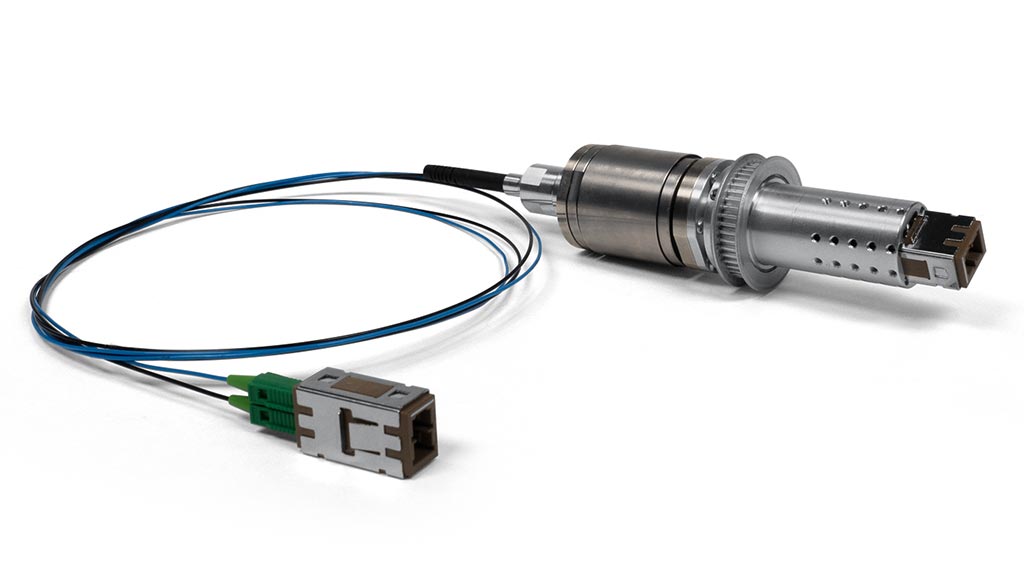

FORJ 2.28 und 2.28HS (High Speed)
Die 2.28 faseroptische Drehdurchführung (FORJ) mit einem Außendurchmesser von 28 mm ist ein zentrales Bauelement für Hochleistungsanwendungen, bei denen die Übertragung von Daten und Signalen über rotierende Schnittstellen bislang schwierig oder gar nicht möglich war.
Die 2.28-Serie ist in zwei Varianten erhältlich:
- Die Singlemode-Version mit zwei Singlemode-Kanälen richtet sich an den Industrie- und Sensorikbereich.
- Die Mischversion aus Single- und Multimode, entwickelt für medizinische Anwendungen, ermöglicht in-vivo-Bildgebung mit rotierenden Kathetern – beispielsweise bei der intravaskulären optischen Kohärenztomographie (OCT).
Die Mischversion erlaubt die Kombination unterschiedlicher Fasertypen, typischerweise eines Singlemode-Kanals mit einer Multimode-Großkernfaser. Dadurch wird multimodale Bildgebung möglich, bei der ein klassisches OCT-Bild mit Fluoreszenz- oder spektroskopischen Daten überlagert werden kann – für eine erweiterte Bildanalyse und höhere diagnostische Aussagekraft.
Ausgelegt für Rotationsgeschwindigkeiten bis zu 12.000 U/min unterstützt die 2.28HS FORJ Live-Bildraten von bis zu 200 fps.
Die robuste, hochpräzise Mechanik gewährleistet eine lange Lebensdauer und konstante optische Leistung, selbst unter dynamischen Einsatzbedingungen.
Kombinationen mit einer zusätzlichen Leistungsübertragung, einem Motor und/oder einem Encoder sind ebenfalls erhältlich.
Technische Daten 2.28 / 2.28 High Speed
- Channel count: 4
- Fiber types: single-mode (SM), multimode (MM), large core fiber (LCF)
- Max. insertion loss: standard 3.5 dB
- Insertion loss variation over rotation max: standard 1.5 dB
- Return loss: 50 dB (SM), 35 dB (MM)
- Wavelength: 400 nm –1600 nm (depending on fiber type)
- Rotational speed: up to 12,000 rpm
- Weight (excl. connectors): < 250 g
- Torque: 0.01 Nm
- Degree of protection: IP54
- Recommended temperature range: typically room temperature
Anwendungen
Medizintechnik | Sensorik
