Einkanalige optische Drehkupplungen
Die optischen Einkanal-Drehkupplungen von SPINNER bieten maximale Leistung auf kleinstem Raum. SPINNER liefert Baugrößen mit einem Durchmesser von 6,8 mm bis 25 mm. Die Standardversion wird in der Größe von 14 mm gefertigt. Darüber hinaus entwickeln wir auch kundenspezifische Lösungen.

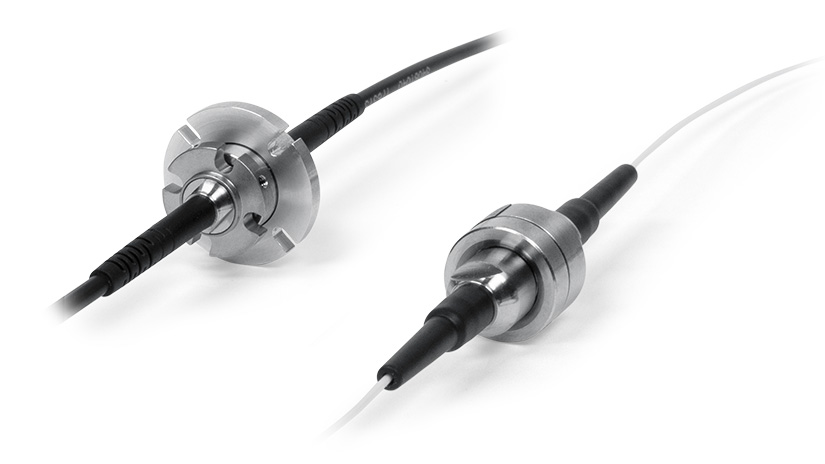

SPINNER FORJ 1.14
Die FORJ 1.14 (engl.: „fiber optic rotary joint“), eine Variante der Einkanal-Lichtwellenleiter-Drehübertrager von SPINNER, bietet mit nur 14 mm Durchmesser maximale Leistung auf kleinstem Raum. Sie ist in zwei verschiedenen Versionen erhältlich, die beide mit der Schutzart IP54 klassifiziert sind.
Standardversion 1.14
Die Standardausführung 1.14 ist quasi das „Arbeitspferd“, das sich durch seine kleine Bauform und seine robuste Bauweise auszeichnet und damit eine ausgezeichnete Wahl für eine Vielzahl von industriellen Anwendungen ist.
Für noch mehr Flexibilität kann die FORJ 1.14 in Kombination mit BiDi-Medienkonvertern eingesetzt werden, die eine einfache Integration in bestehende Ethernet-Netzwerke ermöglichen. SPINNER bezeichnet diese Kombinationen als „Rotary Data Interface“ (RoDi). Die Standardversion 1.14 ist für Drehzahlen bis zu 3.000 U/min ausgelegt und kann mit den von SPINNER entwickelten FLEXIFLANGES ausgestattet werden.
Die Standardversion ist in gerader Ausführung sowie in L- und U-Form erhältlich.
Premiumversion 1.14P
Das Premium-Modell 1.14P, eine Weiterentwicklung der Standard-FORJ 1.14, erreicht bei gleichen Abmessungen und sehr geringer typischen Einfügedämpfung von weniger als 1,0 dB Drehzahlen bis zu 20.000 U/min. Es wurde vor allem für Medizin- und Sensoranwendungen entwickelt, die hohe Drehzahlen (z. B. für die intravaskuläre optische Kohärenztomographie) und die Fähigkeit zur Übertragung von Low-Level-Signalen erfordern.
Technische Daten 1.14/1.14P
- Fiber types: single-mode (SM), multimode (MM)
- Insertion loss: 1.5 dB, premium 1.0 dB
- Insertion loss variation over rotation: 0.5 dB
- Return loss: 50 dB (SM), 35 dB (MM)
- Wavelength: 400 nm – 1600 nm (depending on fiber)
- Rotational speed: up to 20,000 rpm
- Weight (excl. connectors): 18 g
- Torque: 0.01 Nm
- Degree of protection: IP54
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
Windturbinen | Medizintechnik | Unterhaltungstechnik | Studiotechnik | Militärisch | Kardanische Aufhängungen zur Überwachung (Gimbals) |
Sensoren | Satcom

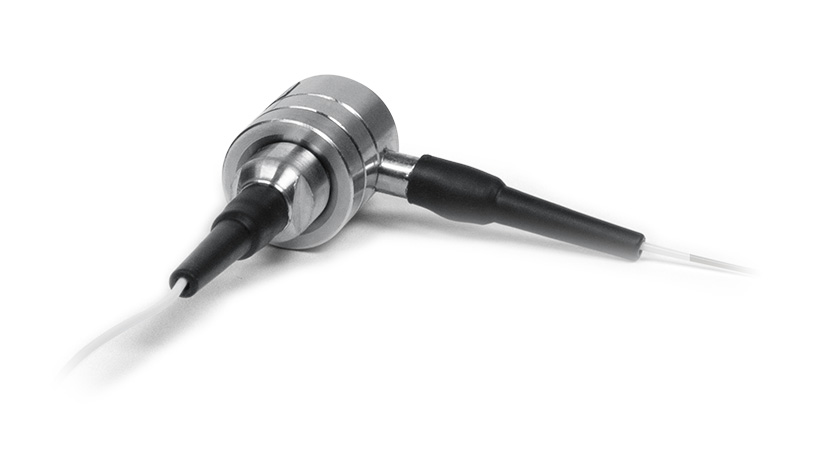

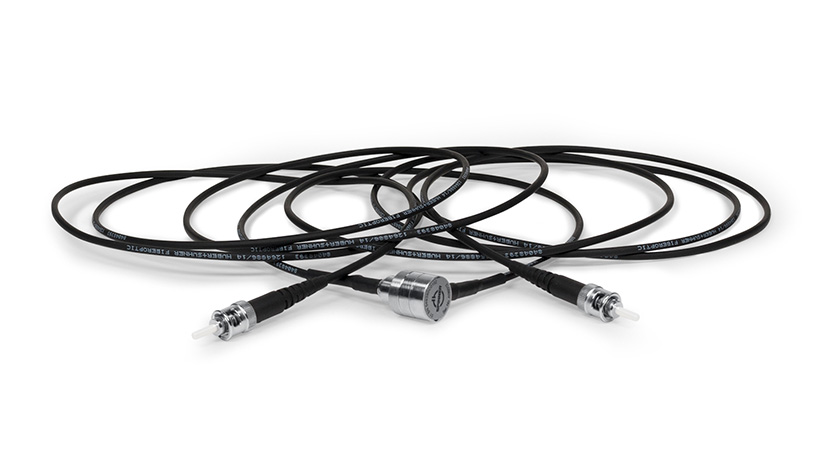

SPINNER FORJ 1.14L (rechtwinklig)
Basierend auf der geraden Version FORJ 1.14 verfügt der 1.14L-Typ über einen Lichtwellenleiter-Ausgang im 90°-Winkel zur Drehachse. Zuverlässige optische Komponenten und eine hochpräzise Fertigung sorgen für außergewöhnliche Zuverlässigkeit und einer langen Lebensdauer. Diese Lösungen eignen sich ideal bei Einbausituationen mit extrem begrenzten Platzangebot, wie z. B. bei Kameras, LIDAR-Systemen sowie zivilen und militärischen optronischen Sicht- und Zielsystemen.
SPINNER ist der einzige Hersteller von Drehdurchführungen, der FORJs sowohl für einzelne als auch für mehrere Kanäle mit rechtwinkligen Ausgängen anbietet.
Sie können Ihre maßgeschneiderte optische Drehkupplung aus einer Vielzahl von Kombinationsmöglichkeiten und Eigenschaften konfigurieren. Fordern Sie noch heute Ihr persönliches Angebot an!
Technische Daten 1.14L
- Fiber types: single-mode (SM), multimode (MM)
- Insertion loss: 3.0 dB
- Insertion loss variation over rotation: 0.5 dB
- Return loss: 50 dB (SM), 35 dB (MM)
- Wavelength: 400 nm – 1600 nm (depending on fiber)
- Rotational speed: up to 20,000 rpm
- Weight (excl. connectors): 20 g
- Torque: 0.01 Nm
- Degree of protection: IP54
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
Medizintechnik | Seilwinden | Kardanische Aufhängungen für Überwachungszwecke (Gimbals) | Niedrigprofilanwendungen | Kameraanwendungen

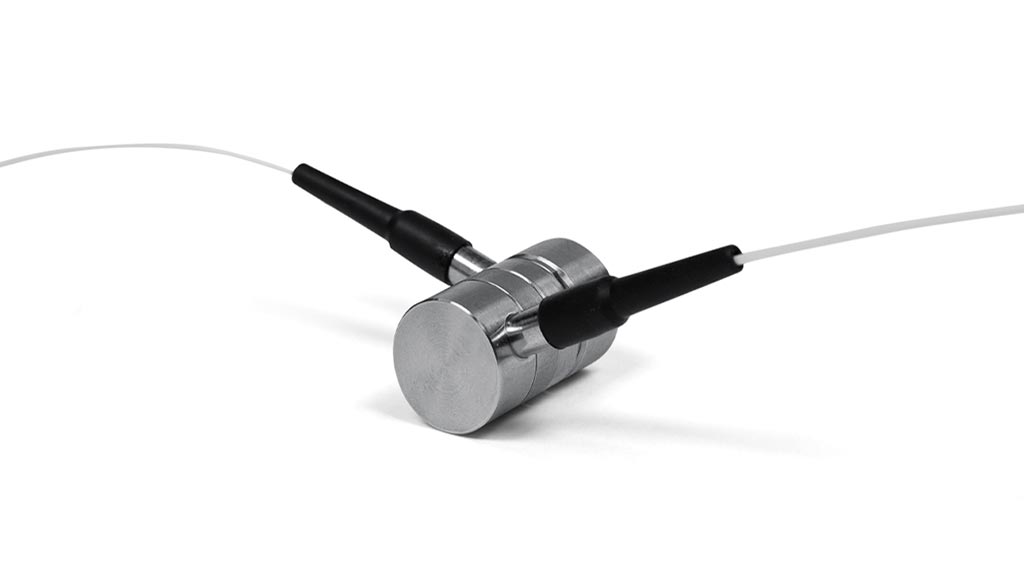

SPINNER FORJ 1.14U (U-Form)
Ausgehend vom bewährten Konzept der abgewickelten Variante haben wir eine weitere Drehkupplung in U-Form konzipiert, die beidseitig über einen Lichtwellenleiter-Ausgang im 90°-Winkel zur Drehachse verfügt. Hochpräzise Fertigung sowie zuverlässige optische Komponenten gewährleisten höchste Betriebssicherheit und eine besonders lange Lebensdauer. Diese Lösung eignet sich optimal für Einbausituationen mit begrenztem Platzangebot, etwa bei gegenüberliegenden Leiterplatten oder in Gelenkarmen. Wir bezeichnen die 1.14U daher auch als faseroptisches Gelenk – „Fiber Optic Hinge“.
Die U-Form erhalten Sie auch in 2-Kanal-Varianten.
Technische Daten 1.14U
- Fiber types: single-mode (SM), multimode (MM)
- Insertion loss: 3.0 dB
- Insertion loss variation over rotation: 0.5 dB
- Return loss: 50 dB (SM), 35 dB (MM)
- Wavelength: 400 nm – 1600 nm (depending on fiber)
- Rotational speed: up to 20,000 rpm
- Weight (excl. connectors): 20 g
- Torque: 0.01 Nm
- Degree of protection: IP54
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
Medizintechnik | Seilwinden | Kardanische Aufhängungen zur Überwachung (Gimbals) | Niederprofilanwendungen | Kameraanwendungen

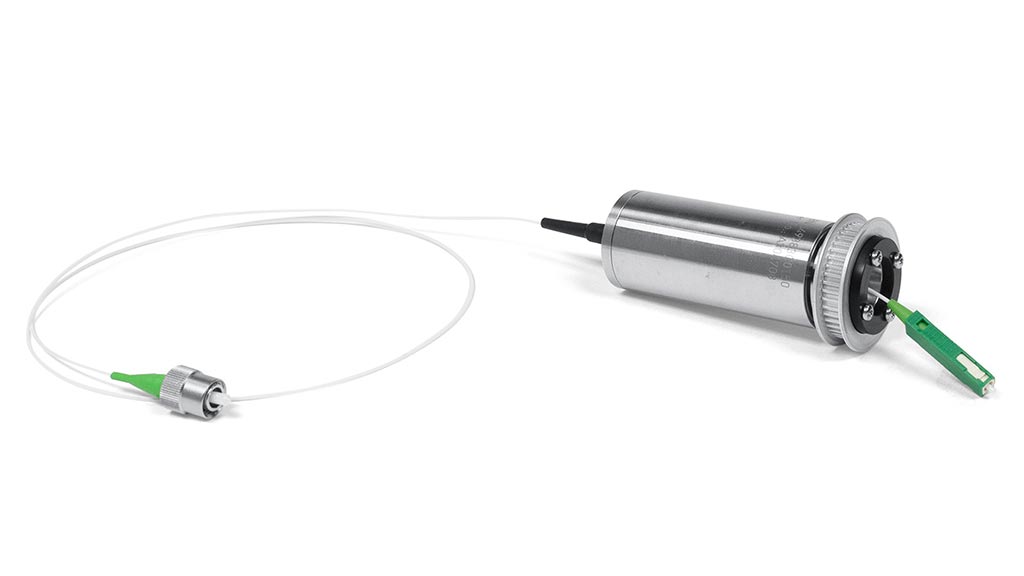

SPINNER FORJ 1.14 Enforced/High Speed
Die SPINNER FORJ-High-Speed-Serie kombiniert herausragende optische Leistung mit exzellenten mechanischen Eigenschaften. Das Design ist für Bedingungen bei hohen Drehzahlen von bis zu 20.000 U/min optimiert – ohne Kompromisse bei der optischen Effizienz. Ein typischer Einfügedämpfungswert von weniger als 1,0 dB in Kombination mit einem Rückflussdämpfungswert von 50 dB gibt Ihnen den Freiraum, sich um andere Herausforderungen zu kümmern.
Die SPINNER faseroptischen Drehdurchführungen (FORJs) sind in Ein- und Zweikanalvarianten erhältlich – wahlweise mit zwei Singlemode-Fasern oder einer Kombination aus Singlemode- und Multimode-Großkernfaser (LCF).
Technische Daten 1.14 High Speed
- Fiber types: single-mode (SM), multimode (MM)
- Insertion loss: 1.5 dB
- Insertion loss variation over rotation: 0.5 dB
- Return loss: 50 dB (SM), 35 dB (MM)
- Wavelength: 400 nm – 1600 nm (depending on fiber)
- Rotational speed: up to 20,000 rpm
- Weight (excl. connectors): < 100 g
- Torque: 0.01 Nm
- Degree of protection: IP54
- Recommended temperature range: typically room temperature
Anwendungen
Medizintechnik | Sensorik
SPINNER FORJ 1.17
Die SPINNER Einkanal-FORJ 1.17 eignet sich ideal für Anwendungen über Wasser in feuchter oder schmutziger Umgebung. Mit einem Durchmesser von 17 mm nutzt sie das optimierte optische System der 1.14 und zeigt daher hervorragende optische Werte. Aufgrund der Abstammung von der 1.17PC (welche mit einem Druckkompensationssystem ausgestattet und für die Tiefsee bis 10.000 m entwickelt wurde) besitzt die 1.17 zusätzlich besonders robuste Eigenschaften.
Das Material besteht aus einem salzwasserbeständigen, gehärteten Stahl und weist eine Dichtigkeit nach IP68 dank einer eingebauten Flächen-Rotationsdichtung auf. Sie erfüllt hohe Anforderungen im Bereich Schock- und Vibrationsbeständigkeit und ist darüber hinaus auch beständig gegen Feuchtigkeit in Verbindung mit Seewasser.
Die 1.17 FORJ ist die optimale Wahl, wenn sie dem Wetter ausgesetzt oder in einer Maschine mit Schmierstoffen verbaut ist. Sie wird daher häufig im Bereich Schifffahrt und Offshore eingesetzt. Für Unterwasseranwendungen ist eine druckkompensierte Version erhältlich (1.17P).
Technische Daten 1.17
- Fiber types: single-mode (SM), multimode (MM)
- Insertion loss: 1.5 dB
- Insertion loss variation over rotation: 0.5 dB
- Return loss: 50 dB (SM), 35 dB (MM)
- Wavelength: 400 nm – 1600 nm (depending on fiber)
- Rotational speed: 60 rpm
- Weight (excl. connectors): 60 g
- Torque: 0.3 Nm
- Degree of protection: IP68 up to 4,500 m operational depth
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
Windturbinen | Militärradar | Maritime Anwendungen | Anwendungen
für raue Umgebungen | Offshore

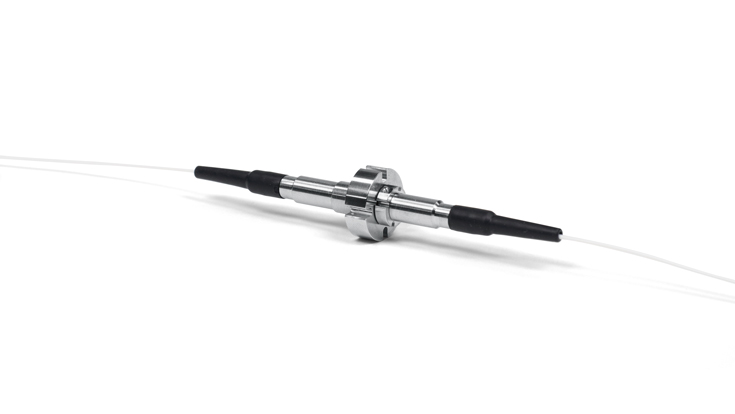

SPINNER FORJ 1.068
Die SPINNER Einkanal-FORJ 1.068 – unsere kleinste faseroptische Drehkupplung – weist einen Durchmesser von nur 6,8 mm auf. Sie eignet sich optimal für sehr beengte Verhältnisse.
Die FORJ 1.068 nutzt das optische System der FORJ 1.14. Aufgrund ihrer Luftfüllung (ohne Öl) trumpft sie mit einer besonders langen Lebensdauer auf und degradiert nicht. Der angebaute Flansch vereinfacht dem Anwender das Handling und die Befestigung. Sie kann auch als Ersatzteil und FFF- (Form Fit Function)-Replacement in bestehende Systeme eingebaut werden.
Technische Daten 1.068
- Fiber types: single-mode (SM), multimode (MM)
- Insertion loss: 2 dB (typical approx. 0.5 dB)
- Insertion loss variation over rotation: 0.5 dB
(equivalent to <+/- 0.25dB) - Return loss: 50 dB (SM), 35 dB (MM)
- Wavelength: 400 nm – 1600 nm (depending on fiber)
- Rotational speed: up to 20,000 rpm
- Weight (excl. connectors): 18 g
- Torque: 0.01 Nm
- Degree of protection: IP54
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
Ersatzteile | Medizintechnik | Unterhaltungstechnik | Studiotechnik | Sensorik

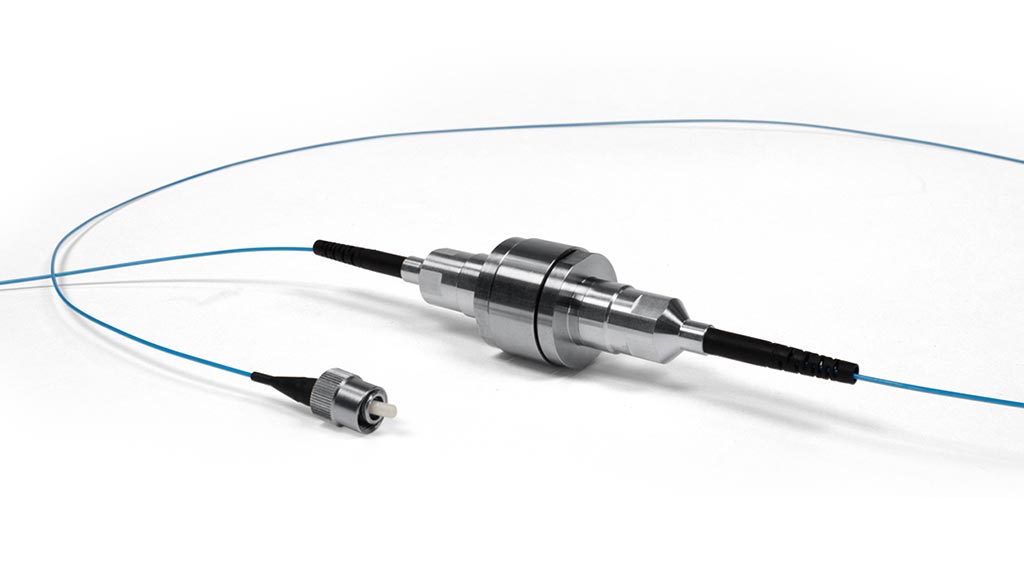

SPINNER FORJ 1.25LCF
Eine aktuelle Forschungsanwendung findet sich im Bereich der Optogenetik. Dabei wird Licht gezielt eingesetzt, um die Aktivität verschiedener Zelltypen zu steuern. Faseroptische Drehdurchführungen (FORJs) sind hierbei entscheidende Komponenten, um eine optische Stimulation in vivo in der neurowissenschaftlichen Forschung zu ermöglichen.
Für diesen Einsatz kommen typischerweise Dickkernfasern (LCF) mit Kerndurchmessern ab 100 µm zum Einsatz. Ein wesentlicher Parameter ist dabei das Drehmoment der Drehkupplung – und SPINNER bietet passgenaue Lösungen für jede Faserart und Wellenlänge. Unser Portfolio umfasst Drehdurchführungen für Dickkernfasern mit bis zu vier Kanälen. Darüber hinaus sind in diesem Forschungsfeld auch Hybride LWL-Durchführungen mit Schleifring (P.FORJs) interessant.
Neben der Optogenetik finden unsere FORJs auch in der Maschinensteuerung Anwendung. Viele Hersteller von Motorsteuerungen integrieren mittlerweile lichtbasierte Schnittstellen in ihre Controller – und SPINNER liefert dafür die passende drehende Verbindungslösung.
Technische Daten 1.25LCF
- Fiber types: multimode (MM), large core fiber (LCF)
- Insertion loss: 3.0 dB
- Insertion loss variation over rotation: 0.5 dB
- Wavelength: 400 nm – 1600 nm (depending on fiber)
- Rotational speed: 60 rpm
- Weight (excl. connectors): 20 g
- Torque: 10 – 100 µNm
- Degree of protection: IP40 and IP65
- Recommended temperature range: -40 °C to +85 °C
Anwendungen
Medizintechnik | Optogenetik | Life Science | Maschinensteuerung | Industrie 4.0
Polarisationserhaltende FORJ 1.25PM
SPINNER ist der erste Hersteller weltweit, der eine polarisationserhaltende Drehkupplung (PM-FORJ) anbietet.
Lange galt es als unmöglich, eine polarisationserhaltende Lösung bei einer rotierenden Verbindung zu realisieren. SPINNER hat das Gegenteil bewiesen.
Dank präziser Technologie und einer intelligenten mechanischen Umsetzung wird das linear polarisierte Licht synchron mit der Drehung der FORJ mitgeführt. So kann das Lichtsignal verlustarm und exakt in die „slow axis“ der Faser eingekoppelt werden – für höchste Stabilität und Signalqualität.
Polarisationserhaltende Fasern kommen in zahlreichen High-Tech-Anwendungen zum Einsatz:
in der Sensorik, der Medizintechnik, der Datenübertragung (z. B. mit Modulatoren), in der Forschung sowie in Raumfahrt- und Space-Technologien – und vielen weiteren Zukunftsfeldern.
Technische Daten 1.25PM
- Fiber types: polarisation maintaining (PM)
- Insertion loss: 2.0 dB
- Insertion loss variation over rotation: 1.0 dB
- Extinction ratio: 20 dB
- Return loss: 50 dB
- Wavelength: 1064 nm – 1550 nm (depending on fiber)
- Weight (excl. connectors): 250 g
- Torque: 0.1 Nm
- Degree of protection: IP40
- Recommended temperature range: room temperature
Anwendungen
Medizintechnik | Life Science | Sensorik | Datenübertragung | Fasermodulatoren | Space | Forschung
Optische Drehkupplungen - 1 bis 109 Kanäle
LWL Einkanal-Drehkupplungen
Typ 1.068/1.14/1.17/1.25 – Ø 6,8 mm/14 mm/17 mm/25 mm
Die optischen Einkanal-Drehkupplungen von SPINNER bieten maximale Leistung auf kleinstem Raum.
LWL 2 - 4 Kanal-Drehkupplungen
Typ x.25 – Ø 25 mm
Die mechanische Konstruktion der FORJ x.25, die mit 2, 3 oder 4 Kanälen erhältlich ist, macht diese Faseroptik-Drehkupplung sehr kompakt.
LWL 3 - 8 Kanal-Drehkupplungen
Typ x.40 – Ø 40 mm
Der SPINNER FORJ x.40 bietet mit einem Gehäuse-Außendurchmesser von nur 39,5 mm eine marktführende Kompaktheit für mehrkanalige Lösungen.
LWL 7 - 109 Kanal-Drehkupplungen
Typ x.60 – Ø 60 mm
Dank einer neuen Technologie kann die FORJ Type x.60 mit bis zu 109 Kanälen bei einem Durchmesser von nur 60 mm konfiguriert werden.
Druckkompensierte Drehkupplungen
Typ 1.17pc/x.65pc – Ø 17 mm/65 mm
Die druckkompensierten FORJs sind für den Einsatz in der Tiefsee konzipiert und widerstehen extremen Vibrationen, hoher Feuchtigkeit und Seewasser.
LWL Drehkupplungen mit Dickkernfasern
Für Spezialanwendungen liefert SPINNER LWL-Drehkupplungen bestückt mit Fasern mit großem Kerndurchmesser oder optischen Kunststofffasern.
P-FORJ – Kombinationen aus FORJ und Schleifring
Wir haben einen sog. P-FORJ (P für Power) entwickelt, der gleichzeitig Lichtsignale und elektrische Energie überträgt.
Motorbetriebene optische Drehkupplungen
Für Sensorik, Medizintechnik, Laboraufbauten und Versuchsstände bieten wir kompakte motorisierte faseroptische Lösungen an.
FORJ Konfigurator
Konfigurieren Sie Ihre individuelle optische Drehkupplung aus allen möglichen Kombinationen und Eigenschaften und fordern Sie ein Angebot an!
